وال پست منقطع یا وال پست آماده ؟
هنگام ساخت ساختمان برای مهار دیوار ها می بایست از اجزای غیره سازه ای استفاده شود که نیروی داخل صفحه و خارج از صفحه دیوار را به هنگام زلزله مهار کنند و سبب عدم ریزش دیوار ها شوند به این المان ها وال پست می گویند. وال پست منقطع نیز یکی از روش های مهار دیوار محسوب می گردد،همچنین از نظر قیمت، وال پست منقطع ارزان تر از دیگر روش هاست این نوع وال پست به صورت گالوانیزه و ورق سیاه عرضه میگردد.به وال پست های منقطع نیز در اصطلاح وال پست آماده گفته می شود
قیمت روزانه وال پست آخرین آپدیت 25/05/1402
| دیوار 10 سانتی | دیوار 15 سانتی | دیوار 20 سانتی | وال پست ورق سیاه 2 میل |
|---|---|---|---|
| 67500 ت | 79000 ت | 90300 ت | وال پست 40 سانتی بال 7 سانت |
| 34500 ت | 41000 ت | 46000 ت | والپست 20 سانتی با بال 7 سانتی |
| 405000 ت | 506500 ت | 632100 ت | وال پست آماده 3 متری |
| 33500 ت | 34500 ت | 36500 ت | میلگرد بستر گالوانیزه 4 میل |
| دیوار 20 | دیوار 15 | دیوار 10 | وال پست گالوانیزه 2 میل |
|---|---|---|---|
| 110000 ت | 92900 ت | 78000 ت | وال پست 40 سانتی بال 7 سانت |
| 57000 ت | 52900 ت | 41000 ت | وال پست 20 سانتی بال 7 سانت |
| 735000 | 613000 ت | 490000 ت | وال پست آماده 3 متری |
| 10400 ت | 10400ت | 10400 ت | گیره و قلاب گالوانیزه |
مطابق آیین نامه وال پست در چ ساختمان هایی باید استفاده شود و وال پست چه عملکردی دارد؟مطابق آخرین تغییرات(تمامی ساختمان ها)
(صفحه 2 آیین نامه 2800 پیوست ششم)

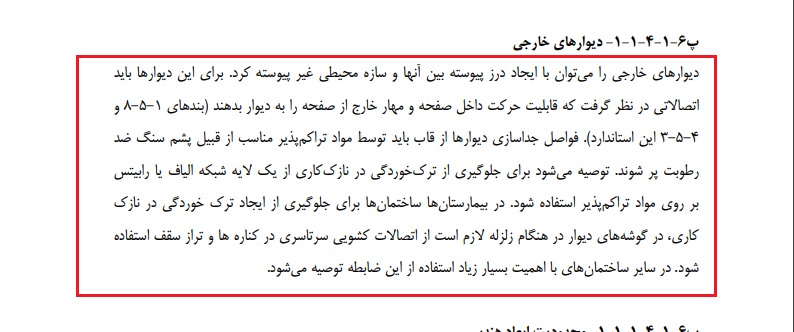

دیوارهاي خارجی را میتوان با ایجاد درز پیوسته بین آنها و سازه محیطی غیر پیوسته کرد. براي این دیوارها باید اتصالاتی در نظر گرفت که قابلیت حرکت داخل صفحه و مهار خارج از صفحه را به دیوار بدهند (بندهاي 1-5-8 و 4-5-3 این استاندارد). فواصل جداسازي دیوارها از قاب باید توسط مواد تراکم پذیر مناسب از قبیل پشم سنگ ضد رطوبت پر شوند. توصیه میشود براي جلوگیري از ترك خوردگی در نازك کاري از یک لایه شبکه الیاف یا رابیتس بر روي مواد تراکم پذیر استفاده شود. در بیمارستانها ساختمانها براي جلوگیري از ایجاد ترك خوردگی در نازك کاري، در گوشه هاي دیوار در هنگام زلزله لازم است از اتصالات کشویی سرتاسري در کناره ها و تراز سقف استفاده شود. در سایر ساختمانهاي با اهمیت بسیار زیاد استفاده از این ضابطه توصیه میشود.
برای چه دیوار هایی باید وادار عمود میانی استفاده کرد؟
صفحه 3 آیین نامه 2800

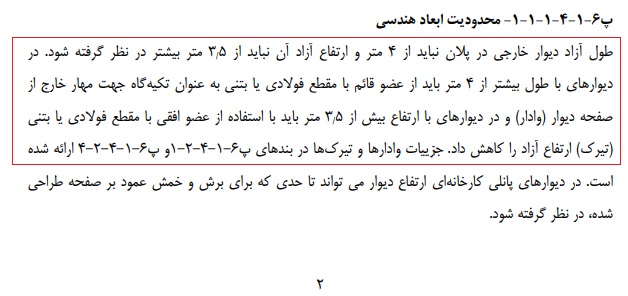

طول آزاد دیوار خارجی در پلان نباید از 4 متر و ارتفاع آزاد آن نباید از 3.5 متر بیشتر در نظر گرفته شود. در دیوارهاي با طول بیشتر از 4 متر باید از عضو قائم با مقطع فولادي یا بتنی به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار (وادار) و در دیوارهاي با ارتفاع بیش از 3.5 متر باید با استفاده از عضو افقی با مقطع فولادي یا بتنی (تیرك) ارتفاع آزاد را کاهش داد.
اگر در مناطق پر رطوبت مثل کیش یا هرمزگان و چابهار هستید پیشنهاد ما وال پست گالوانیزه است در غیر این صورت حتما وال پست آهنی یا همان والپست ورق سیاه بخرید زیرا 50 درصد ارزانتر از والپست گالوانیزه است.
روش های اجرای وال پست
بطور کلی برای اجرای وال پست 4 روش وجود دارد این 4 روش نیز همگی مورد تایید آیین نامه بوده اما هر یک در شرایطی خاص و بنا به سلیقه کارفرما مورد استفاده قرار میگیرد.
1. وال پست منقطع یا وال پست آماده

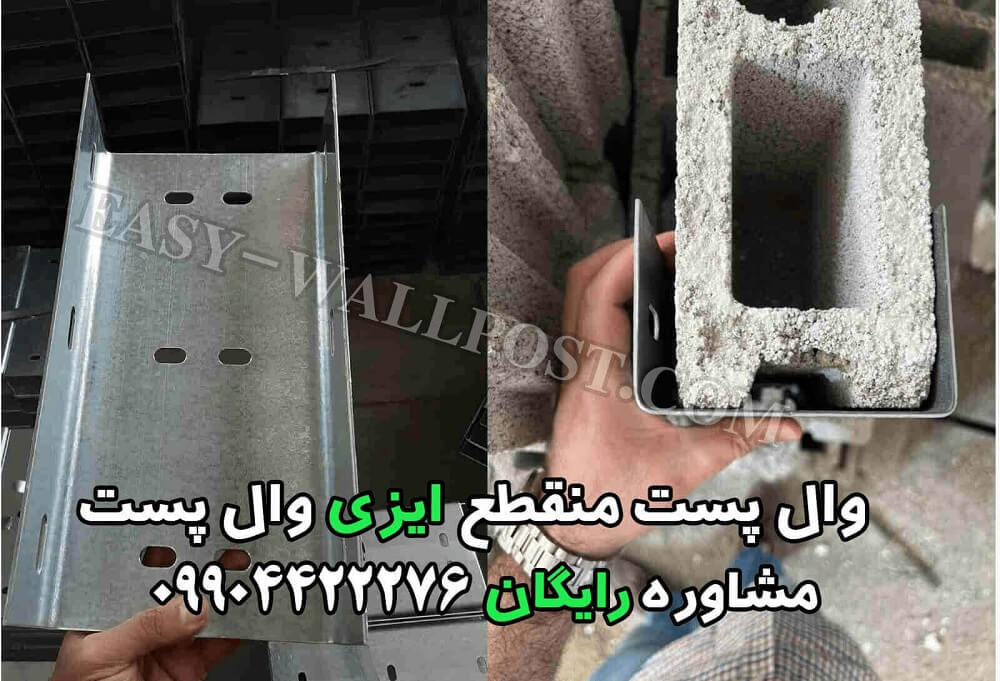

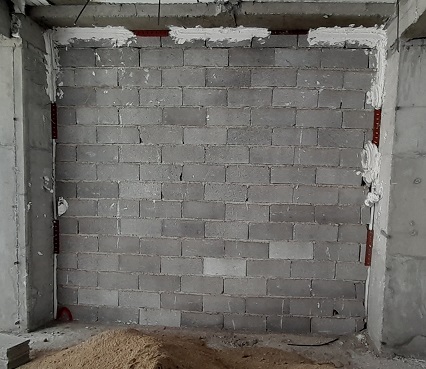

وال پست منقطع یکی از به روز ترین و جدیدترین روش های مهار دیوار ها در ساختمان است با استفاده از این روش هزینه مهار پایین آمده و سرعت کار به شدت افزایش می یابد اجرای وال پست های منقطع یا ناودانی منقطع به عنوان وال پست بسیار آسان بوده و نیازی به نیروی متخصص جوشکار ندارد.
آموزش محاسبه تعداد وال پست مورد نیاز برای هر پروژه
محاسبه تعداد وال پست برای یک ساختمان بسیار ساده است به شرطی که بدانید باید از کجا شروع کنید.
ما در کنار شما هستیم تا به شما آموزش محاسبه هر چه ساده و به نتیجه رساندن پروژه شما را بدهیم پس با ما همراه باشید.
1- ناودانی منقطع بر روی ستون ها
***** توجه توجه ****** بسیار مهم ***** توجه توجه *****
(وظیفه محاسبه وال پست به عهده چه کسی است و مسئولیت آن با چه کسی است؟)
وظیفه محاسبه بر عهده مهندس محاسب است زیرا با تسلط کامل به محاسبات سازه ای می تواند با جایگذاری و مدل سازی مقاومت دیوار ها را تشخیص دهد(مهندس محاسب می تواند به شما بگوید فقط از یک سیستم مثلا نبشی یا ناودانی استفاده کنید یا ضخامت و طول و عرض وال پست ها را تغییر دهد حتی در برابر خود راهنمای آیین نامه باز هم مهندس محاسب معیار و پاسخگوست)
خب میریم سراغ ستون ها پیش از ورود به بحث نقشه بهتره به چند تا سوال جواب بدیم:
طول ناودانی مورد استفاده بر روی ستون می بایست چند سانتی متر باشد؟اگر به آیین نامه رجوع کنید عددی در این خصوص ذکر نشده اما بر اساس تجربه و عرف تولید با پرت کمتر کلیه مقاطع بر روی ستون 38 الی 40 سانتی پیشنهاد می شود(اما نظر نهایی با مهندس محاسب است) بسیار مراقب باشید عده ای کلاه بردار ناودانی منقطع دیوار 15 با طول بیست سانتی متر را به شما ارائه نکنند. در انتها نکات مهم در خرید را به شما خواهیم آموخت
بال ناودانی روی ستون می بایست چند سانتی متر باشد؟ بال هفت سانتی مناسب بوده زیرا فوم داخل قرار گرفته و سپس اجر چینی می شود.
چند عدد ناودانی منقطع بر روی ستون بزنیم؟ به ازای هر متر طول 1 عدد اما معمولا برای سقف های زیر 3.5 متری هم همان سه عدد وال پست استفاده می شود.
دیگه بریم سراغ نقشه و محاسبات مورد نیاز

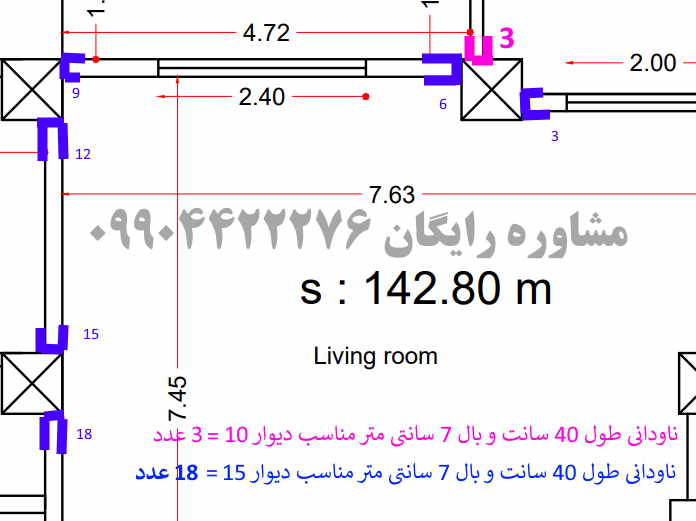

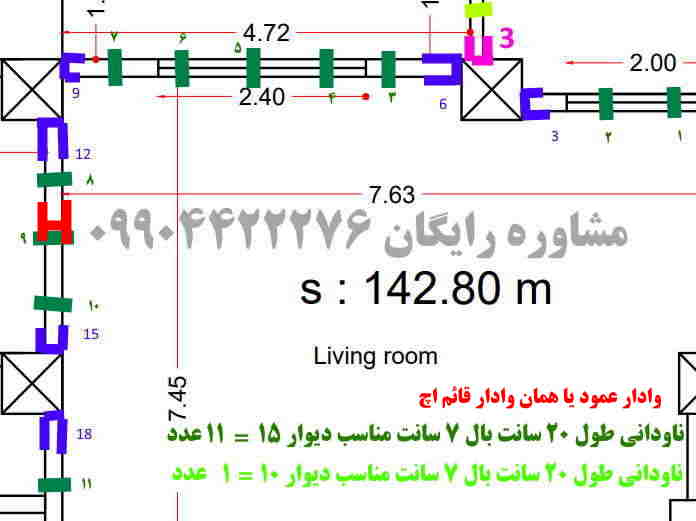

در ابتدا سراغ ستون ها میریم هر دیواری که به ستون ها متصل است باید با والپست منقطع 40 سانتی مهار گردد البته با فرض زیر 3.5 متر بودن ارتفاع دیوار ها.(ستون ها را در تصویر بالا دنبال کنید هر ستون نیازمند 3 عدد والپست طول 40 سانتی می باشد.)
حتما با چند رنگ خودکار وال پست هارا علامت زده و همان لحظه تعداد آنها را جمع بزنید برای مثال 6 ستون با دیوار 15 سانتی متصل داریم که در مجموع 18 عدد وال پست با بال 7 سانتی متر و جان 15.5 سانتی متر و حداقل طول 40 سانتی متر نیازمندیم
همچنین تنها یک دیوار 10 سانتی متصل به ستون داریم که در نتیجه 3 عدد وال پست منقطع برای این ستون نیاز داریم (کف 10.5 سانتی بال 7 سانت و طول 40 سانت)
2- ناودانی منقطع زیر تیر یا زیر سقف

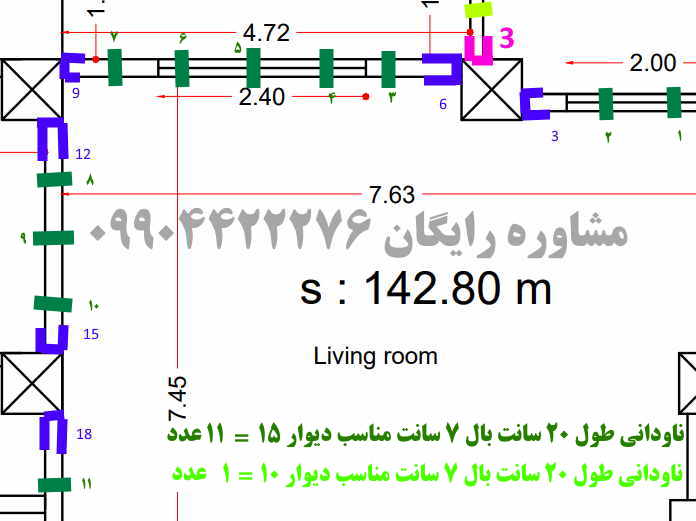

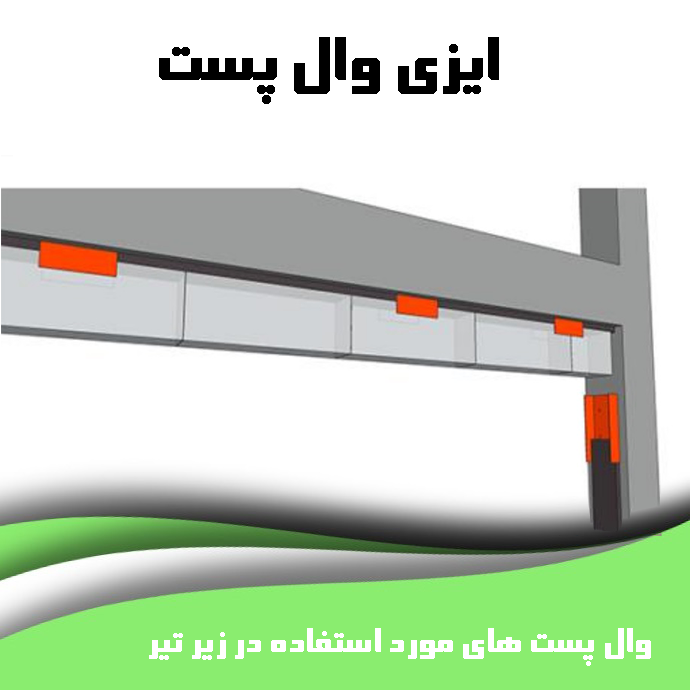

به جهت زیر تیر ناودانی منقطع طول 20 سانتی به ازای هر 80 سانتی متر در نظر گرفته می شود. برای مثال در شکل بالا 11 عدد برای دیوار 15 و 1 عدد برای دیوار 10 سانتی مورد استفاده است
پیشنهاد میگردد در جاهایی که مثلا 120 سانت طول دیوار زیر تیر است یا حتی 90 سانتی متر است و از 80 بیشتر است از 2 عدد ناودانی استفاده کنید.(برای ایمنی هزینه کنید ، هنگام محاسبه زلزله کرمانشاه را به یاد بی آورید ستون های بدن دیوار)
هر یک از فواصل انتخابی دارای دلیل است حال شما به ما بگویید به نظر شما چرا هر 80 سانتی متر یک وال پست زیر تیر در نظر گرفته می شود ؟در نظرات پاسخ دهید.
برای درک بهتر اتصال وال پست ها به عکس زیر دقت کنید
3- وادار میانی منقطع یا اچ منقطع
وادار قائم وظیفه تقسیم و کوتاه تر کردن دهانه ها را دارد. اگر به زبان ساده بخواهیم توضیح دهیم به ازای دهانه بالا 4 متر می بایست یک وادار عمود یا وادار میانی استفاده شود یعنی ما نباید هیچ دهانه بالای 4 متری در ساختمان داشته باشیم که به وسیله وال پست عمودی کنترل نشده باشداین نوع از وادار دارای انواع مختلفی است که در زیر به طور جداگانه هر یک را توضیح می دهیم.
نکته:بهتر است وادار عمود در وسط دهانه قرار بگیرد.
انواع وادار عمود یا وادار قائم H

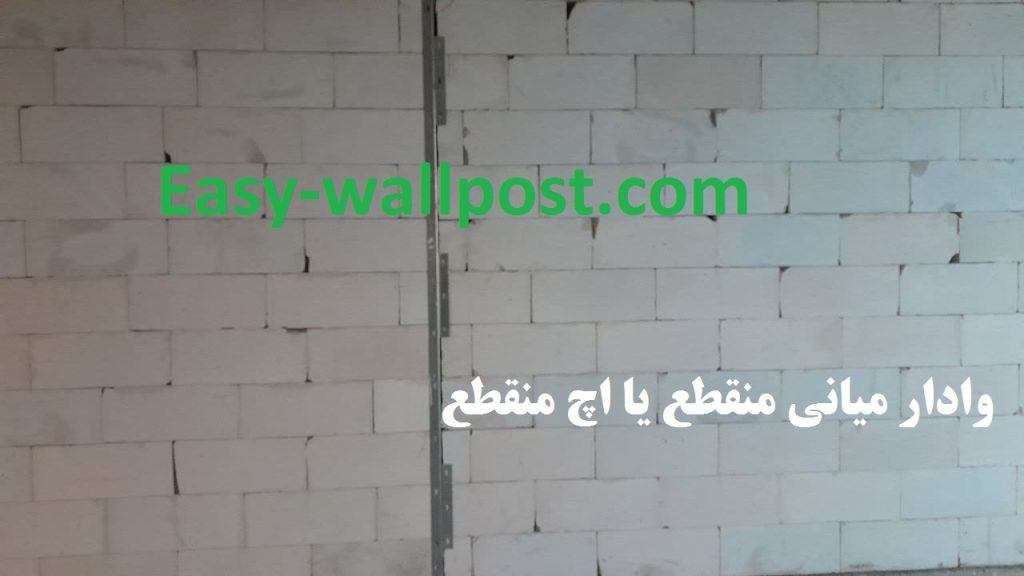

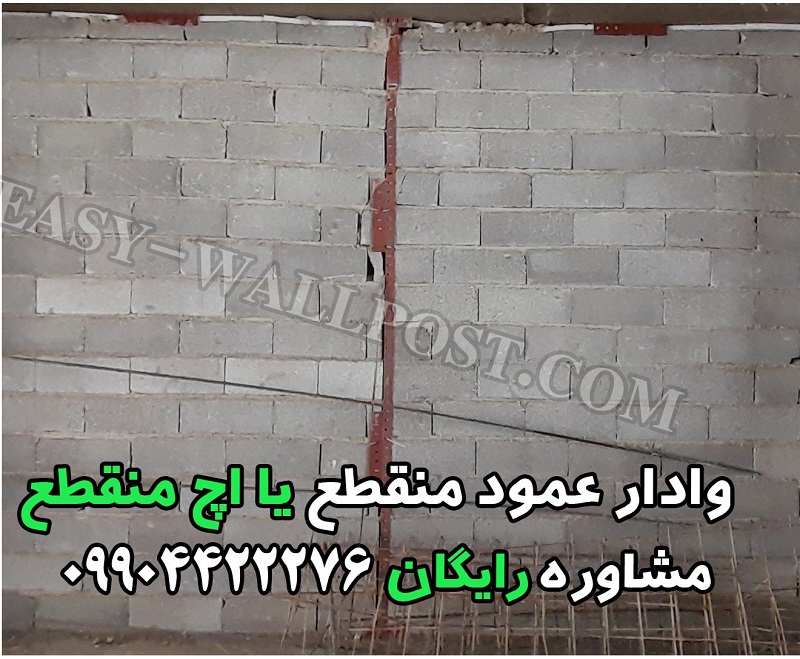

اچ منقطع یا وادار میانی منقطع(به صرفه کم دردسر)
یکی از بهترین روش ها برای اجرای وادار میانی وادار های میانی منقطع یا اچ های منقطع است در این روش یک ناودانی سرتا سری وسط دهانه کار شده ستون می شود و پشت به پشت ناودانی سر تا سری را با 4 عدد ناودانی منقطع طول بیست سانت و بال 7 سانت و یا 3 عدد ناودانی 40 سانتی جوش می دهند تا شکلی شبیه به عکس زیر ایجاد شود البته طول ناودانی های که پشت به پشت جوش می شوند بنا به نظر مهندس ناظر می تواند متفاوت باشد برخی از مقاطع سی سانتی و برخی از 2 مقطع 40 سانتی استفاده میکنند اما بهترین گزینه برای بهره وری بهتر همان 4 مقطع بیست سانتی متری است
وادار قائم با استفاده از نبشی

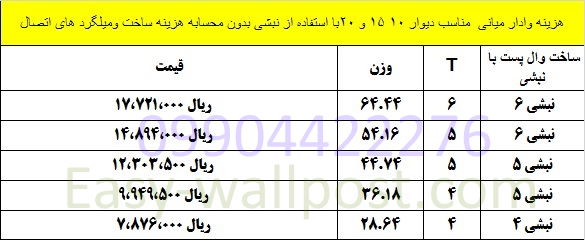

از اولین روش های ساخت با استفاده از 4 شاخه نبشی 5 است که جهت ساخت ما بین نبشی ها میلگرد جوش داده و نهیتا وادار میانی نبشی تولید می شود از نظر هزینه این روش هزینه و زمان بسیار بالایی را دارد کمی پایین تر قسمت وال پست های نبشی نمونه این روش را می توانید مشاهده کنید. همچنین وزن و قیمت هر یک را به صورت جداگانه مشاهده کنید. در رزوی که ما این محتوا را نوشتیم مبنا قیمت هر کیلو 275000 ریال بر اساس قیمت بازار در نظر گرفته شده.
وال پست وادار قائم (میانی) دوبل ناودانی
وادار میانی به روش دوبل ناودانی بدون شک امن ترین و یکی از بهترین روش های توصیه شده برای وادار میان بوده اجرای این روش بسیار ساده است به این صورت که دو عدد ناودانی سرتاسری را پشت به پشت یکدیگر می گذارند و جوش می دهند.سهولت در نصب از ویژگی های این سیستم است از نظر قیمتی نیز این سیستم نسبت به نبشی در دیوار های ضخامت 10 و 15 مناسبتر و در دیوارهای 20 سانتی کمی گرانتر است.
4- اتصالات بالا و پایین وادار میانی و وادار منقطع
برای محسابه اتصالات کافیست تعداد وادار های میانی را در عدد 2 ضرب کنید. در اصطلاح به این مقاطع کشویی نیز گفته می شود. اگر در کف پلیت داشتیم به تعداد وادار ها باید کشویی یا همان اتصالات والپست را سفارش دهیم. عموما طول این مقاطع به صورت 20 سانتی و با بال هفت سانتی متر و کف 1 سانت بزرگتر از وادار های عمود در نظر گرفته می شود که بتوان وادار عمود را داخل آن قرار داد.
برای اتصال درست وادار های میانی و وادار های انتهایی نیاز به برخی بست ها داریم که به دو دسته کلی پلیت یا ناودانی و دسته بندی های پایین تر بست اتصال پایین و یا بست اتصال بالا یا کشویی تقسیم می شود.
اگر در پروژه جهت کف وادار های میانی و انتهایی پلیت دیده شده بود نیازی به اتصال کف ندارید و جهت اتصال بالای وادار میانی تنها نیاز به یک کشویی دارید که فقط به ستون بولت شده و هیچ نیازی به اتصال به وادار نداشته و باید آزادانه توان حرکت داشته باشد عموما این مقاطع را به طول 20 یا 15 سانتی انتخاب میکنند و جان کار را 1 سانت نسبت به داخل به داخل وادار عمود بزرگتر میگیرند تا به آسانی وادار عمود داخل کشویی حرکت کند
در شکل زیر نحوه اتصال ناودانی در کف را مشاهده می نمایید.

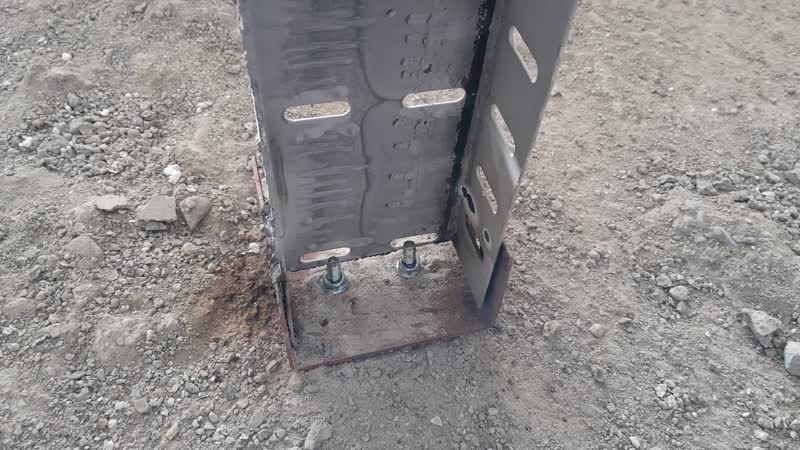

به طور کل هدف وال پست مهار نیروی داخل صفحه است برای کنترل نیروی خارج از صفحه در اجرچینی های ملاتی نیازمند میلگرد بستر و برای دیوار های چسبی نیازمند بست تخت هستید که هر یک را به صورت مجزا برای توضیح خواهیم داد.
6 - هشته گیر و اتصال دیوار خارجی به داخلی
یکی از قوانین جدید آیین نامه عدم امکان استفاده از سیستم هشته گیر است،
مطابق آخرین تغییرات مجاز به هشتگیر کردندیوار داخلی به دیوار خارجی هم نیستید که به طور کلی دو گزینه وجود دارد یک
استفاده از بست ارتجاعی
بست رادیکالی
وادار انتهایی ( وال پست سرتا سری)
ارزان ترین گزینه قطعا بست های رادیکالی و ایمن ترین حالت ممکن جدا سازی صدرصدی دیوار ها یا همان وادار انتهایی است.
آموزش نصب و اجرا وال پست منقطع
برای یادگیری اجرا وال پست کافیست چند نوع اتصال را یاد بگیرید.

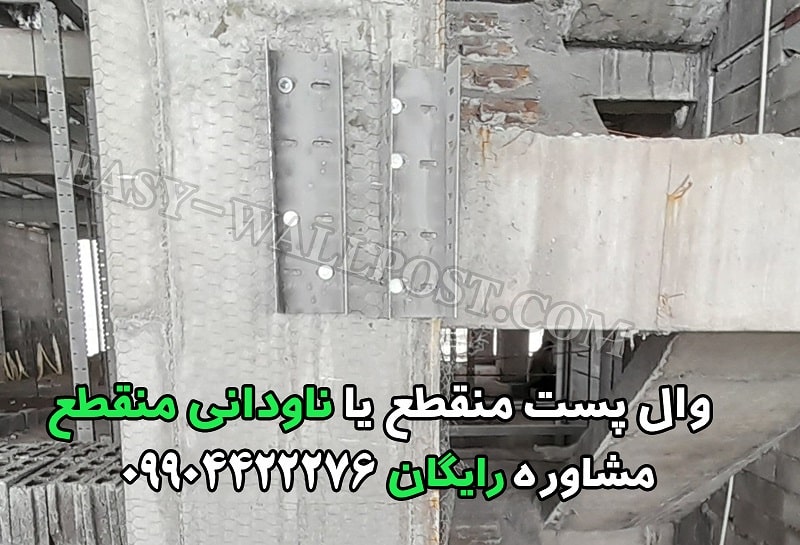

اتصال وال پست های منقطع بر روی ستون ها
برای این کار کافیست با ستفاده از تراز لیزری محل قرارگیری دیوار را مشخص و وال پست ها را جا نمایی نمایید به جهت انجام این کار بهتر است سوراخکاری لوبیایی داشته باشید تا ریگلاژ را برای شما راحتر کند . سایز مناسب سوراخ ها لوبیایی 30 در 10 بوده و پیچ و رول پلاک نمره 6 و یا 8 مناسب اتصال وال پست منقطع آماده بر روی ستون ها می باشد.
نحوه اتصال وادار های میانی و اتصالات
برای اتصال درست وادار های میانی و وادار های انتهایی نیاز به برخی بست ها داریم که به دو دسته کلی پلیت یا ناودانی و دسته بندی های پایین تر بست اتصال پایین و یا بست اتصال بالا یا کشویی تقسیم می شود.
اگر در پروژه جهت کف وادار های میانی و انتهایی پلیت دیده شده بود نیازی به اتصال کف ندارید و جهت اتصال بالای وادار میانی تنها نیاز به یک کشویی دارید که فقط به ستون بولت شده و هیچ نیازی به اتصال به وادار نداشته و باید آزادانه توان حرکت داشته باشد عموما این مقاطع را به طول 20 یا 15 سانتی انتخاب میکنند و جان کار را 1 سانت نسبت به داخل به داخل وادار عمود بزرگتر میگیرند تا به آسانی وادار عمود داخل کشویی حرکت کند
در شکل زیر نحوه اتصال ناودانی در کف را مشاهده می نمایید.
وال پست نبشی یا آهن کشی:

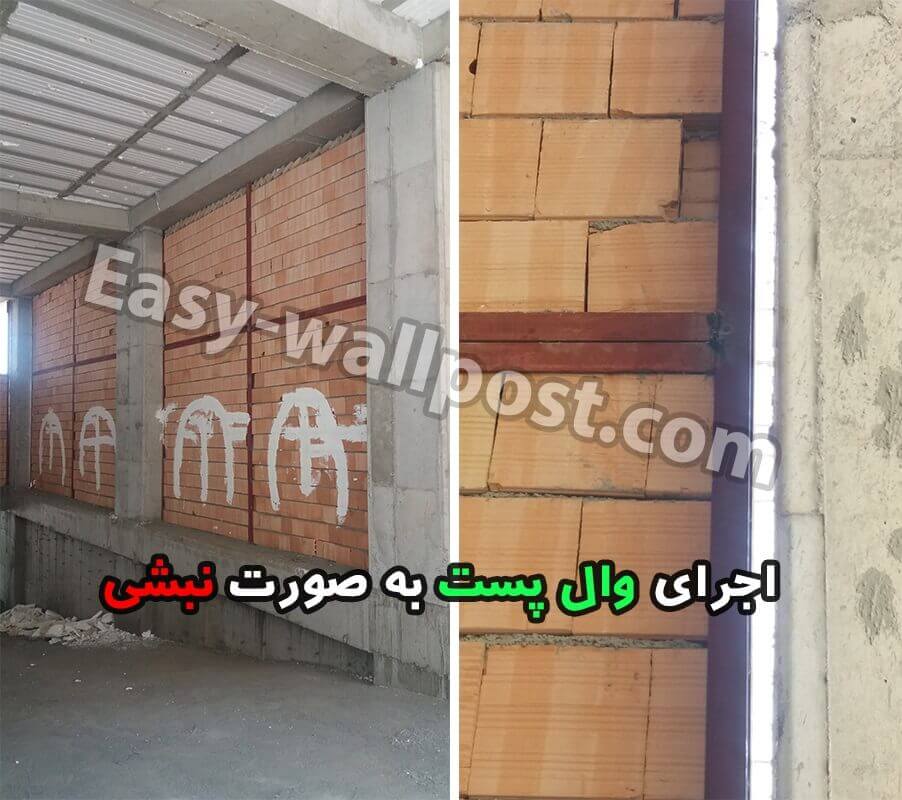

یکی از روش های مرسوم که جزو ابتدایی ترین روش ها بوده روش نبشی کشی یا در اصطلاح آهن کشی است در این روش با استفاده از نبشی بال 6 سانتی و یا 5 وال پست ساخته می شود که بنا به اهمیت ساختمان ضخامت و بال نبشی قابل تغییر است. این تیپ از وال پست از اتصال دو شاخه نبشی سرتاسری و جوش میلگرد به صورت ضربدری به جهت حفظ راستای نبشی ها در امتداد یکدیگر تولید میگردد.
البته برخی از سازندگان نیز اقدام به ساخت وال پست با نبشی های سبک کرده که مراتب کیفیت پایین دارد
نحوه اجرا وال پست نبشی:
نحوه اجرای وال پست نبشی با توجه به قدیمی بودن بسیار مشکل است. در این سیستم کلیه وال پست ها به صورت یک تکه (کف تا سقف) اجرا می شود و پشم سنگ یا فوم پشت ناودانی بین ستون و وال پست قرار میگیرد؟؟؟
جهت اتصال وادار میانی نیز با استفاده از چهار نبشی کف تا سقفی و استفاده از میلگرد وادار میانی و یا وادار اچ اصطلاحا ساخته می شود. این نوع از وادار به وسیله پلیت به کف جوش شده و بابت اتصال کشویی نیز با استفاده از میلگرد و نبشی اقدام به ساخت کشویی جهت بالای وادار میکنند.
مزایا و معایب وال پست نبشی:
معایب
قیمت بالا
- عدم ایجاد اتصالات صحیح کشویی گیردار و تلسکوپی
- اتصال سرتاسری در فاصله 3 سانتی ستون (مطابق آیین نامه اشتباه است)
- زمان بر بودن و نیاز به نیروی متخصص در خصوص اجرا
- هزینه بالای نصب
- عدم کنترل نیروی داخل صفحه
- عدم امکان اتصال گیره و قلاب به ستون ها در این روش
مزایا
- امکان خرید یک جا در یک روز و ادامه دادن فرآیند ساخت در کارگاه
- در صورت خرید بیش از نیاز میتواند در قسمت های دیگر استفاده شود.
